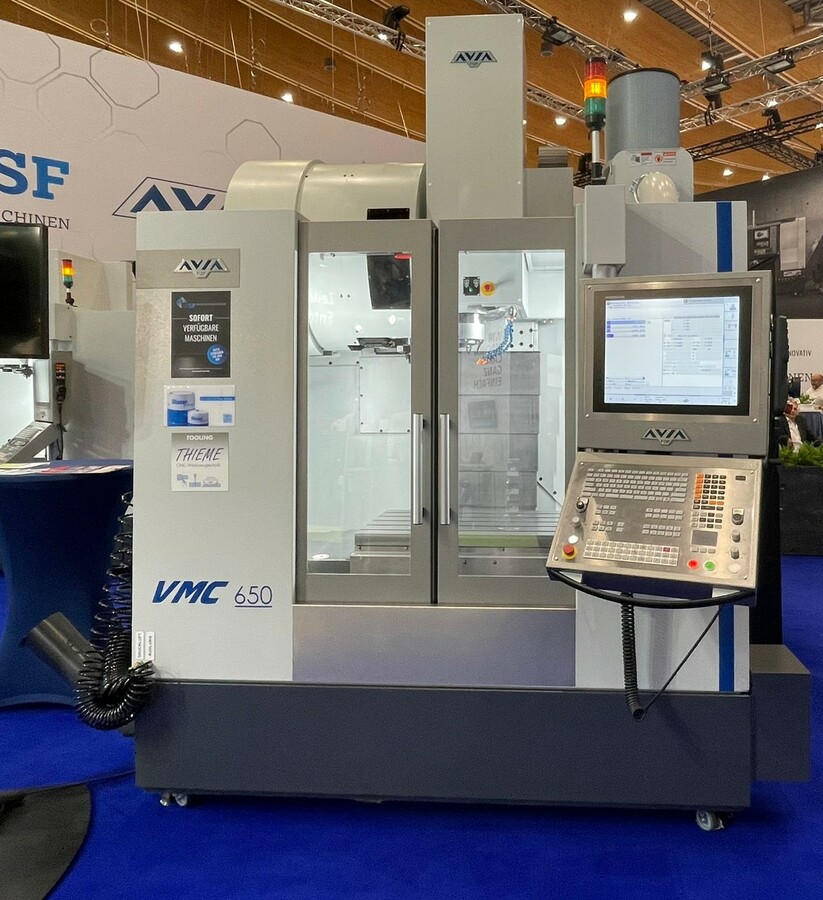

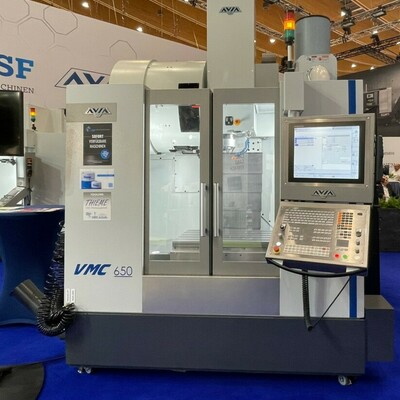

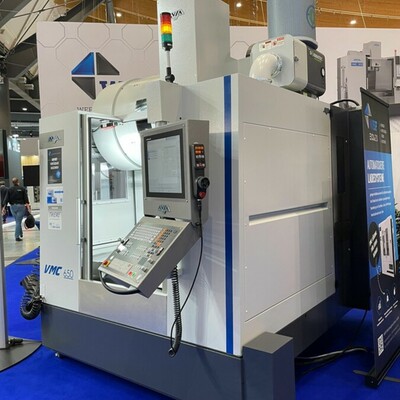

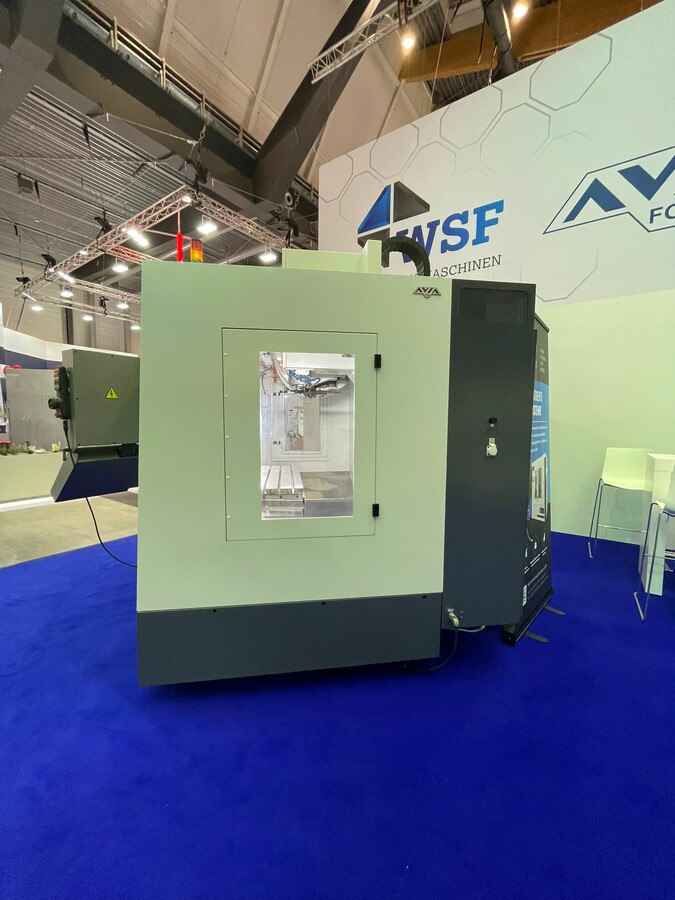

AVIA VMC 650 V
| Maschinentyp: | 3-Achs-Bearbeitungszentrum |
|---|---|
| Hersteller: | AVIA |
| Modell: | VMC 650 V |
| Steuerung: | HEIDENHAIN TNC 640 |
Highlights
Vorführmaschine!

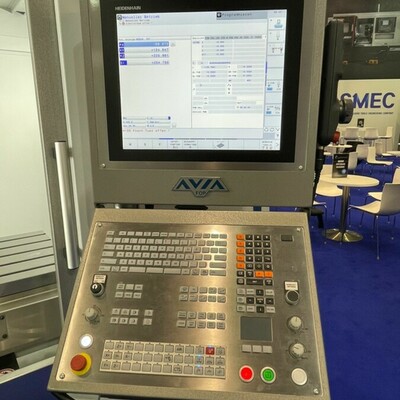

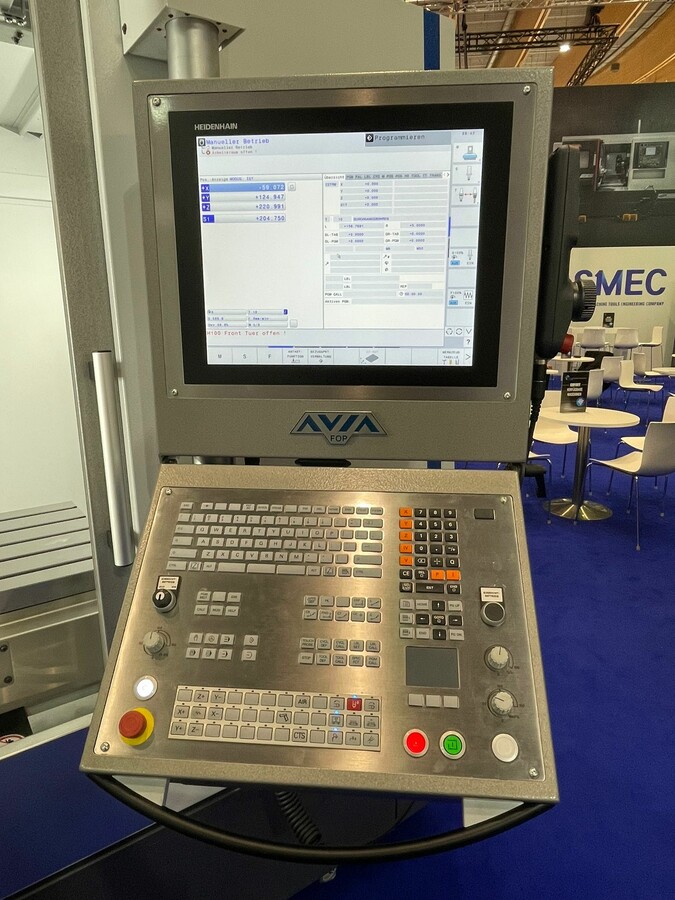

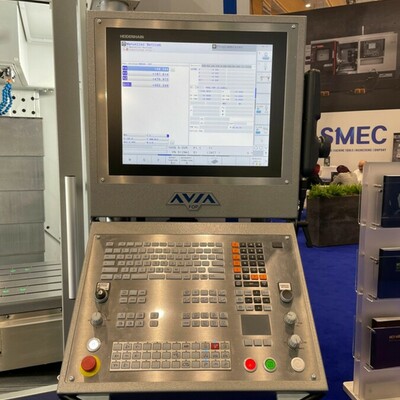

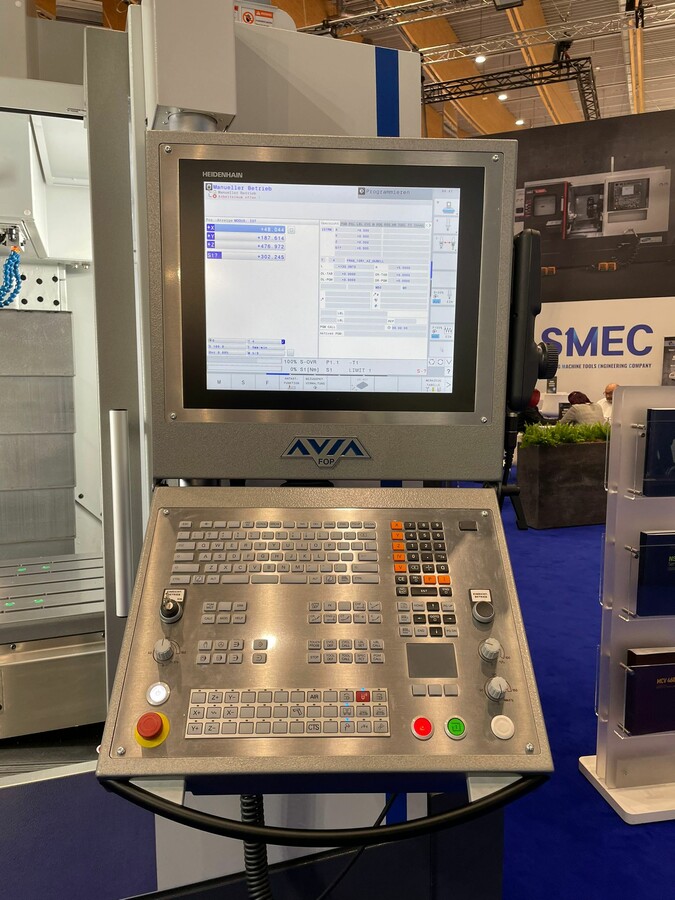

CNC-Steuerung: Heidenhain TNC640, 19” Touchscreen
-Kabinenboden aus Edelstahl
-Edelstahlabdeckung unter Maschinentüren
-Einhausung der Pumpen
-Späne- Spülsystem
-Doppelarm- Werkzeugwechsler mit 30 Plätzen
-Direktantrieb 15.000 U/min
-komplette Kühlmitteleinrichtung (Kühlmitteldüsen ringförmig um die Spindel verteilt)
-Späneförderer (Schnecke)
-Arbeitsraum-Beleuchtung
-3 Farben Signalleuchte

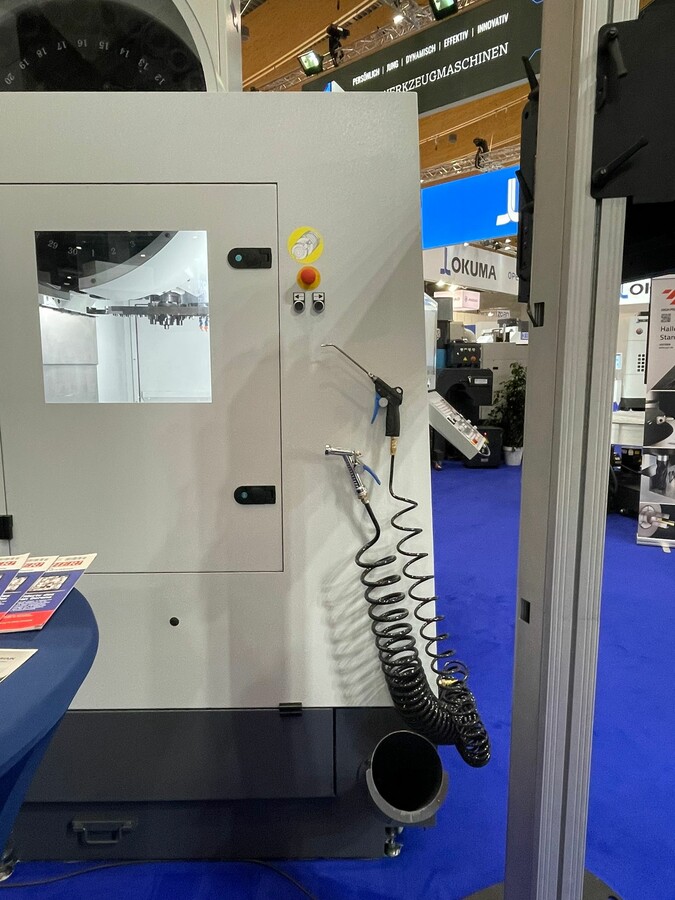

-Druckluft- und Kühlmittelpistole
-Vollverkleidung
-Anzugbolzen ISO 7388/B Type B, 6 St.
-Ausblaseinrichtung (Spindel)
-Not- Aus- Taster und Taste, „Werkzeug lösen“ an der Spindel
-Tragbares elektronisches Handrad
-Begrenzungsschalter
-Transportvorrichtung (für Krantransport)
-Benutzerhandbuch
-CE- Konformitätserklärung

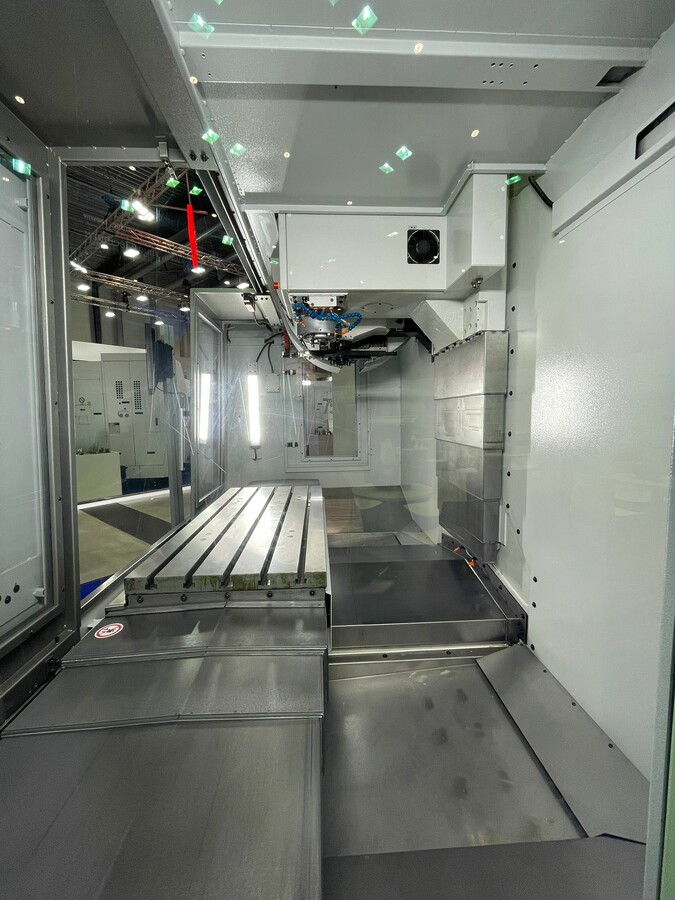

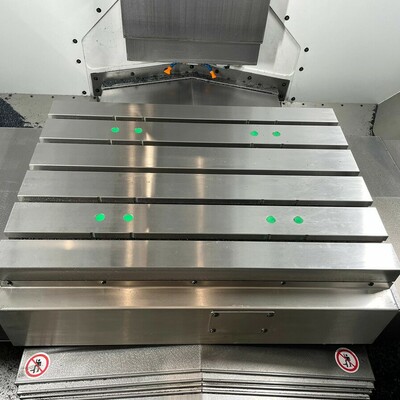

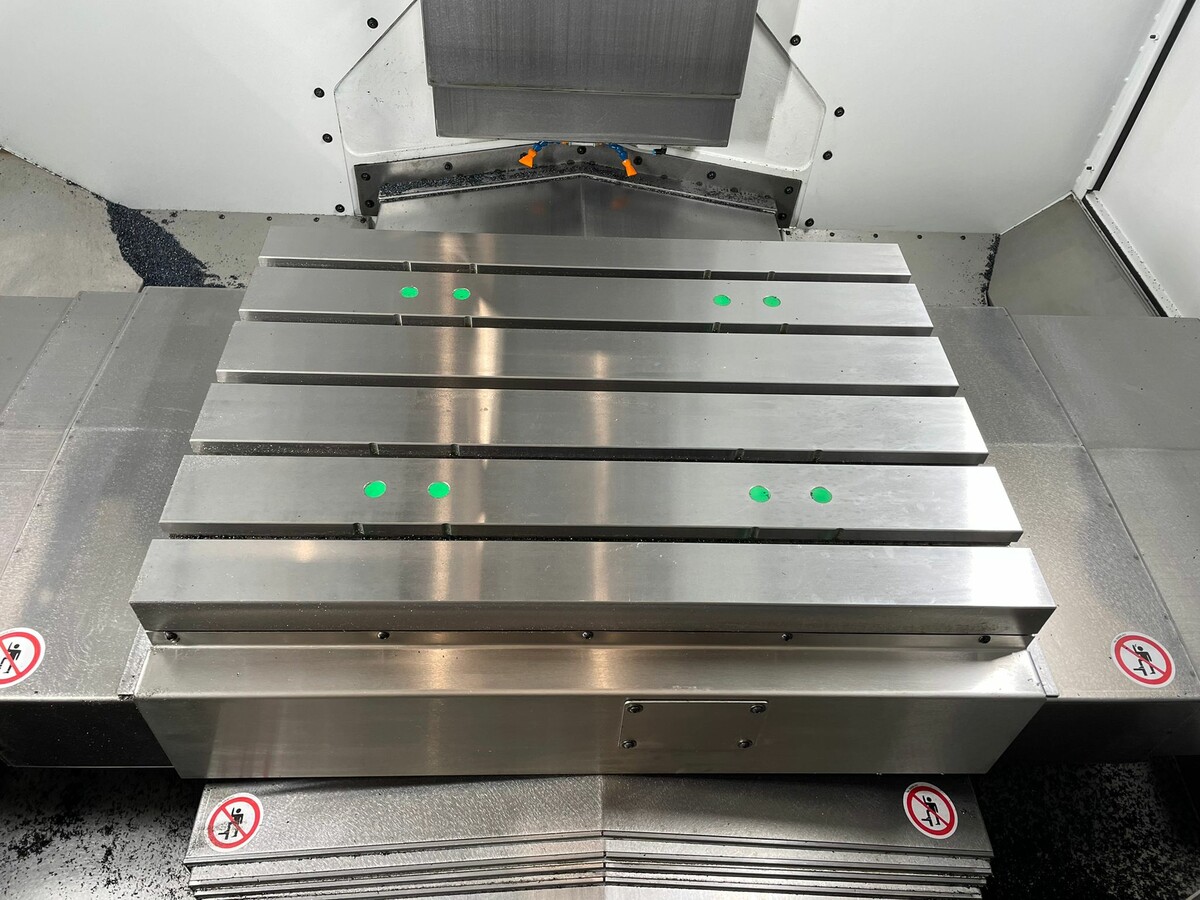

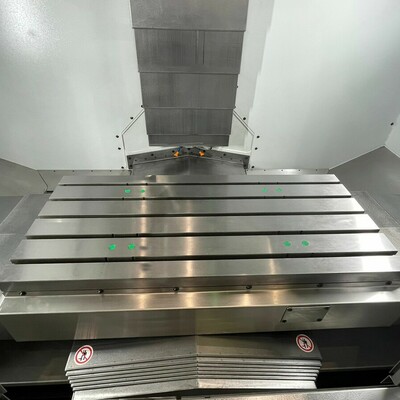

Arbeitstisch:
Aufspannfläche: 800 x 550 mm
T-Nutzen: Anzahl/ Breite/ Abstand: 5/18/100 mm
max. Werkstückgewicht: 700 kg
Verfahrwege
X-Achse: 650 mm
Y-Achse: 600 mm
Z-Achse: 620 mm
Spindel
Max. Spindeldrehzahl: 15.000 U/min
Spindelkonus: ISO 40
Werkzeugaufnahme: 69871A DIN
Anzugsbolzen: 7388/2 typ B ISO
Werkzeug-Lösen-, Spannen in der Spindel: pneumatisch-hydraulisch
Min./Max. Abstand Spindelnase-Tisch: 120/740 mm
Leistung Hauptantrieb S1/ S6 (25%): 10/17 kW
Max. Drehmoment S1/S6 (25%): 63,7/133 Nm
Werkzeugmagazin
Magazin-Typ: Trommel mit Doppelgreifer
Anzahl der Werkzeuge: 30 Stück
Werkzeugwechselzeit: 2,5 Sec.
Max. Werkzeugdurchm. (alle Taschen belegt): 85 mm
Max. Werkzeugdruchm. (jede zweite Tasche belegt): 130 mm
Max. Werkzeuggewicht: 7 kg
Max. Werkzeuglänge: 300 mm
