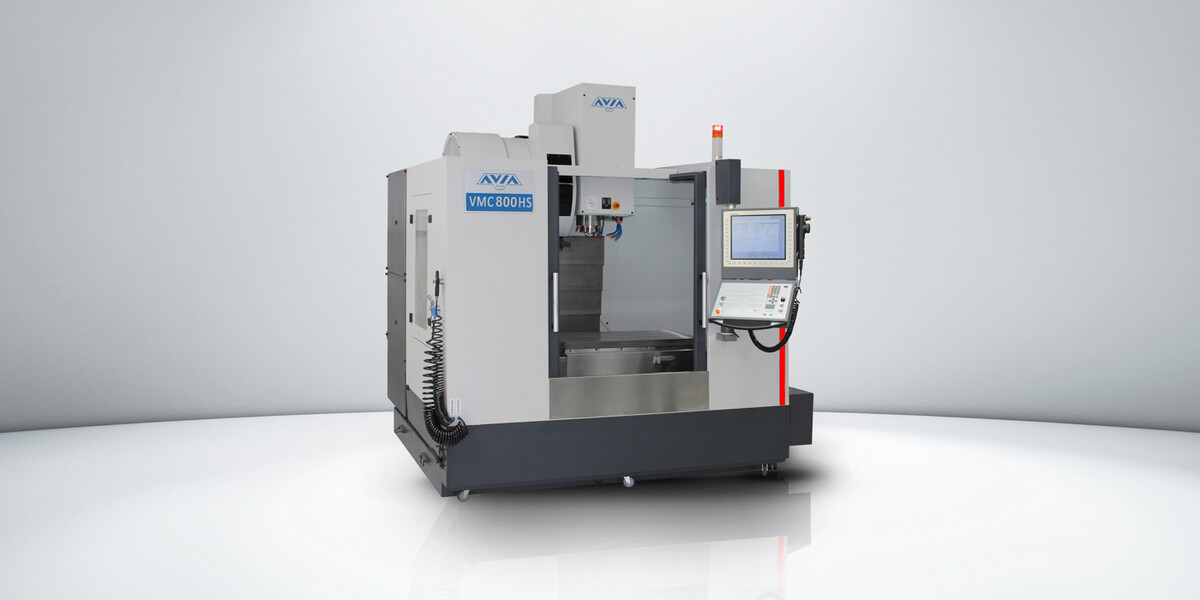

VMC 800 HSAngebot anfordern

Die Maschinen der VMC HS Reihe sind speziell auf die HSM Bearbeitung ausgelegt. Durch die hohen Spindeldrehzahlen der verbauten Kessler Spindeln eignen sich diese Maschinen bestens für den Formenbau. Die hohe Tischbelastung von 850kg bei der VMC 800 HS bietet hierbei auch die Möglichkeit schwerere Werkstücke zu bearbeiten.

Die hohe Genauigkeit der Achsantriebe wird durch das komplett digitale CNC- Servo- System in Kombination mit den direkten Antrieben (keine Riemen) welche in allen drei Achsen mit den Kugelrollspindeln von AVIA und linearen Führungsbahnen von STAR (Bosch Rexroth Gruppe) verbunden sind, erreicht.

Highlights

Linearrollenführungen in allen drei Achsen
Kugelgewindespindeln in allen drei Achsen
Automatischer Werkzeuggwechsler
Umfangreiche Serienausstattung
Großer Arbeitsraum mit sehr hohen Tischbelastungen
Hocheffizientes Spänemanagement
Spindelthermostabilisation
CNC Steuerung Heidenhain TNC 640 Standard

Datenblatt

Steuerung

TNC 640

Die TNC 640 von HEIDENHAIN eignet sich als vielseitige und werkstattgerechte Bahnsteuerung für Fräs- und Bohrmaschinen sowie für Bearbeitungszentren. Aufgrund ihrer umfangreichen Funktionen für

Universal-Fräsmaschine
Hochgeschwindigkeitsfräsen
Fünfachs-Bearbeitung mit Schwenkkopf und Rundtisch
Fünfachs-Bearbeitung auf Großmaschinen
Bearbeitungszentrum und automatisierte Bearbeitung

ist diese Steuerungen eine der universellsten am Markt.

Im durchgängig digitalen Steuerungskonzept der TNC 640 sind sämtliche Komponenten über rein digitale Schnittstellen miteinander verbunden – die Steuerungskomponenten über HSCI (HEIDENHAIN Serial Controller Interface), das HEIDENHAIN-Echtzeit-Protokoll für Fast-Ethernet und die Messgeräte über EnDat 2.2, das bidirektionale Interface von HEIDENHAIN. Damit ist eine hohe Verfügbarkeit des Gesamtsystems erreichbar, es ist diagnosefähig und störunempfindlich – und zwar vom Hauptrechner bis zum Messgerät. Das durchgängig digitale Konzept von HEIDENHAIN garantiert höchste Genauigkeit und Oberflächengüte bei zugleich hohen Verfahrgeschwindigkeiten.

Der große TFT-Farb-Flachbildschirm mit 19 Zoll zeigt übersichtlich alle Informationen, die zur Programmierung, Bedienung und Kontrolle von Steuerung und Maschine benötigt werden.

Standardausstattung

Bahnsteuerung Heidenhain TNC 640
Kabinenboden aus Edelstahl
Edelstahlabdeckung unter Maschinentüren
Einhausung der Pumpen
Späne- Spülsystem
Doppelarm - Werkzeugwechsler mit 30 Plätzen
Elektrospindel 24.000 U/min
Software Option 2 für TNC 640 (Block-Verarbeitungszeiten von 0,5 ms)
komplette Kühlmitteleinrichtung (Kühlmitteldüsen ringförmig um die Spindel verteilt)
Späneförderer (Schnecke)
Arbeitsraum- Beleuchtung
3Farben Signalleuchte
Druckluft- und Kühlmittelpistole
Vollverkleidung
Ausblaseinrichtung (Spindel)
Not- Aus- Taster und Taste „Werkzeug lösen“ an der Spindel
Tragbares elektronisches Handrad
Begrenzungsschalter
Transportvorrichtung (für Krantransport)
CE- Konformitätserklärung

Sonderzubehör

Kühlung durch Spindel, IKZ 20 bar
Kühlung durch Spindel, IKZ 70 bar mit zus. Hochdruck- Station
Papierfilter- Anlage für Hochdruck-Station IKZ 70 bar
Kühlmittel- Vorhang um die Spindel für staubige Zerspanung
Druckluft- Kühlung durch Spindel 5 bar (ATS), nur bei CTS Bestellbar
Druckluft- Kühlung 5 bar, zus. Luftdüsen
Spindel- Thermostabilisation (Standard für VMC HS mit 15.000 und 24.000 U/min)
Kratz- oder Scharnierbandspäneförderer
Heidenhain Linearmaßstäbe
Diverse Werkstück- und Werkzeugtaster
4. oder 4.&5. Achse mit Reitstock und Futter
